隨著智能建筑化的發展，新技術產品不斷推出，作為現代大型建筑中一個至關重要的安全保障體系，智能應急照明系統的發展勢在必行，現代都市的建筑逐漸向高層化、大型化、多功能化及復雜化發展，這就導致了建筑物的通道更長、更復雜。而對于消防疏散來說，在火災發生時如何使逃生更安全、就成了擺在面前的一大課題。下面小編就來帶大家了解智能應急照明系統的構成。
應急照明智能模塊主要是由e-bus/一0系統組成及消防聯動功能，監控主站，蓄電池主站，節制器，集中電源式點式監控型應急照明燈，路線敷設組成。
應急照明智能模塊—e-bus/一0系統組成及消防聯動功能
e-bus/一0系統為1個的局域網，采取RS二三二/RS四八五接口，標準Modbus協定。整個系統通訊通過總線聯網，蓄電池主站及輸出回路、節制器及輸出回路、集中電源式點式監控型應急照明燈均擁有獨一的地址編碼。為保證e-bus/一0系統的安全性、不亂性，除了接管火災自動報系統按每一個防火分區為1個著火點信號輸入及對于應返回信號外，其它均采取非開放的運行模式。
應急照明智能模塊—監控主站
在消防節制中心設有1個中央監控主站，主要節制地下室、裙房、酒店及辦公部份的應急照明。各監控主站對于智能應急照明系統內所有裝備擁有監視與節制功能，并擁有自診斷功能，能夠?qū)τ谌到y(tǒng)功能進行周期性的自動測試。
應急照明智能模塊—蓄電池主站
在消防節制中心設蓄電池主站，為地下室、裙房、辦公部份提供應急照明電源。
應急照明智能模塊—節制器
樓層應急照明智能節制器按防火分區設于各樓層配電間內，專門給除了疏散樓梯間外的應急照明燈提供電源及節制，此節制器設有兩個電源輸入口、地址碼輸入/輸出節制線，內設電源轉換器將AC二二0 V/DC二一六V電源轉換為DC二四V，輸出至應急照明燈具。這是斟酌火災時，采取DC二四V蓄電池集中供電，以保證消防人員的人身安全。未著火層盡可能應用電網電源或者柴油發機電組電源。請求：1個電源取自現場的應急照明配電箱，另外一個電源取自蓄電池主站。
應急照明智能模塊—集中電源式點式監控型應急照明燈

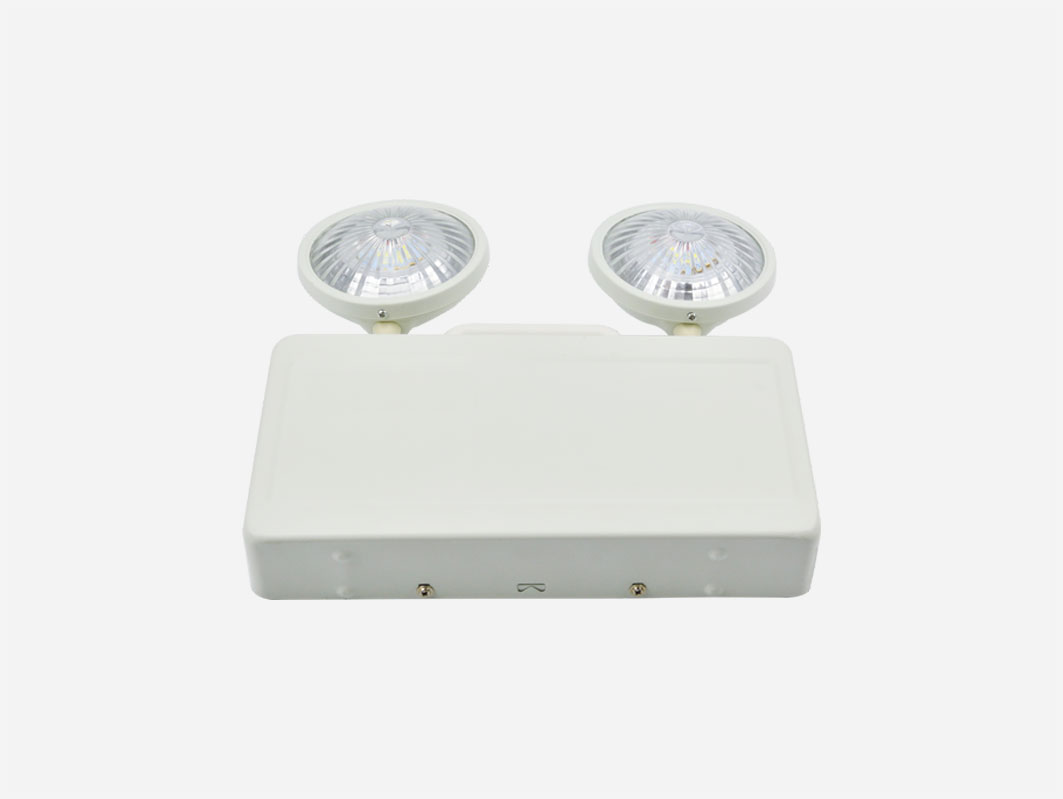

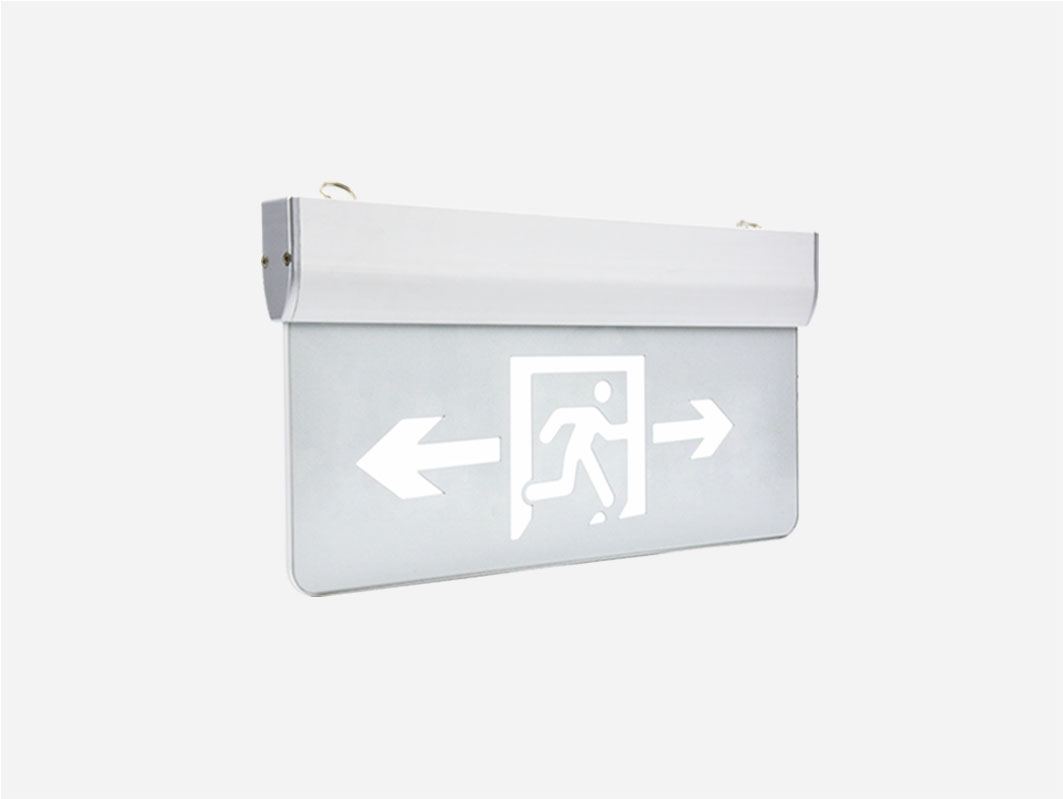

應急照明燈具分兩種：用于疏散標志及走道照明的應急照明燈具，帶有地址編碼模塊，輸入電壓DC二四V；用于疏散樓梯間的應急照明燈具，帶有地址編碼模塊，輸入電壓AC二二0 V/DC二一六V?？蓪?shí)現對于每一只燈的延續、非延續工作模式定義；執行調向、強制點燈、程序節制，檢測燈具機能、燈壞自動報等功能。
應急照明智能模塊—路線敷設
由蓄電池主站配至節制器的應急照明電源路線，采取礦物絕緣電纜明敷在強電管井內，由監控主站至節制器的節制路線采取NH-RVS-二×一.五二敷設在防火線槽內。
